Sofar Solar HYD-3PH
1. Lista obsługiwanych urządzeń
| Modele falowników |
|---|
| Sofar HYD 5KTL-3PH |
| Sofar HYD 6KTL-3PH |
| Sofar HYD 8KTL-3PH |
| Sofar HYD 10KTL-3PH |
| Sofar HYD 15KTL-3PH |
| Sofar HYD 20KTL-3PH |
2. Sposób podłączenia urządzenia
Parametry Modbus
| Parametr | Wartość |
|---|---|
| baudrate | 9600 |
| slave ID | 1 |
| format | 8n1 |
RS485
| MediaLink | Falownik |
|---|---|
| A | PIN 1 (port COM) |
| B | PIN 4 (port COM) |

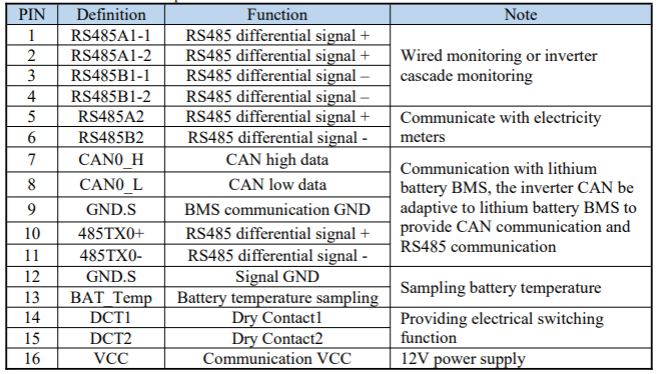

W dokumentacji falownika opisano wszystkie piny komunikacyjne w porcie COM. Poniżej znajduje się fragment tabeli.
Jeśli do portu COM są już podłączone inne przewody (np. od peryferiów falownika), instalator musi wykorzystać PIN 1 i PIN 4 do prawidłowej komunikacji falownik → MediaLink.

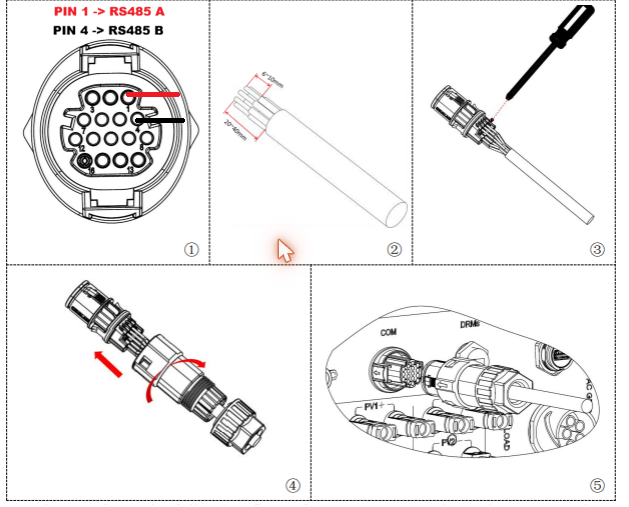

Do podłączenia MediaLink należy wykorzystać dwa oddzielne przewody. PIN 1 portu COM falownika Sofar musi być podłączony do wejścia A, natomiast PIN 4 portu COM musi być podłączony do wejścia B. Poniżej znajduje się zdjęcie z dokumentacji falownika Sofar, przedstawiające sposób podłączenia przewodu do pinów portu COM.
Falownik ma domyślnie ustawione parametry komunikacji Modbus:
- Baudrate: 9600
- Adres: 1

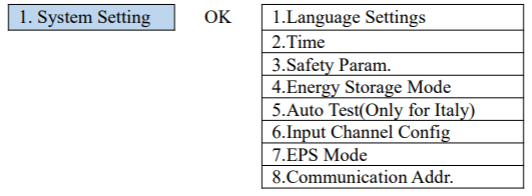

Można to sprawdzić na panelu falownika, wchodząc w zakładkę System settings.

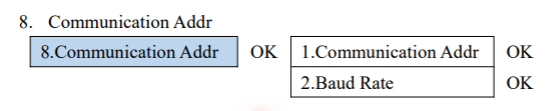

Następnie przechodzimy do Communication Addr, klikamy OK i sprawdzamy Communication Addr oraz Baudrate. Jeśli Communication Addr jest różny od 1, należy go zmienić za pomocą strzałek i zatwierdzić przyciskiem OK. Analogicznie dla parametru Baudrate należy ustawić wartość 9600, aby zapewnić prawidłową komunikację falownika z modemem.
